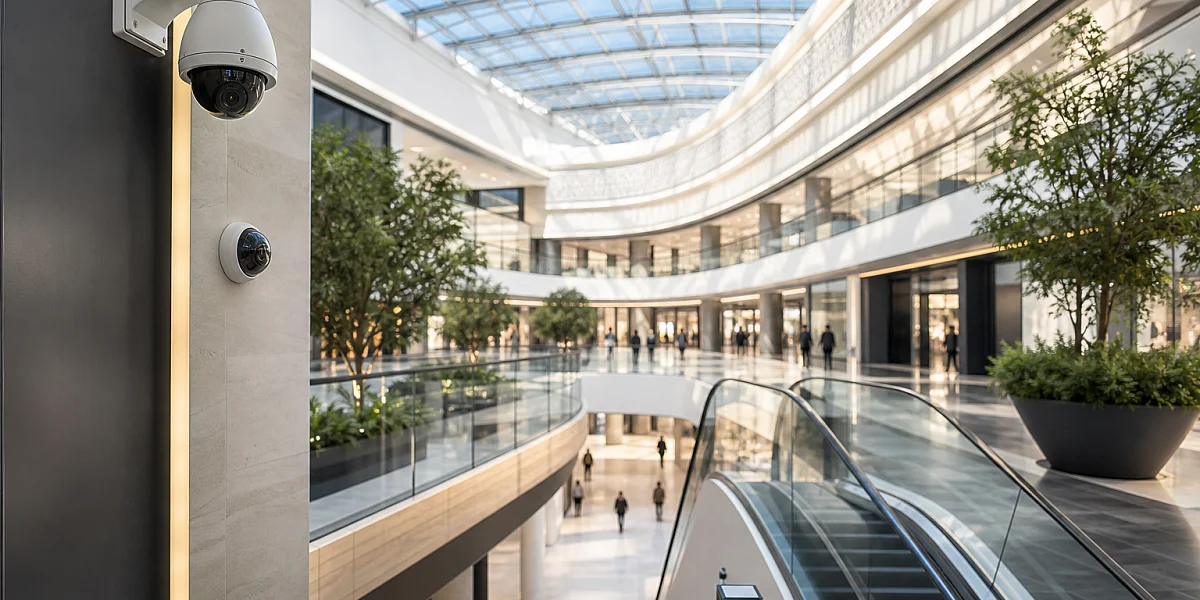

Видеонаблюдение в торговом центре - проектирование и монтаж под ключ

Торговый центр требует непрерывного контроля входов, галерей, кассовых зон, парковки и служебных помещений. В этом кейсе разобран проект под ключ: от обследования и схемы размещения камер до пусконаладки, обучения операторов и передачи исполнительной документации.

Исходная задача

Заказчику нужна единая система, которая помогает службе безопасности видеть обстановку в реальном времени, быстро находить события в архиве и контролировать критические зоны. Отдельные требования связаны с высокой посещаемостью, разным освещением, большим расстоянием между узлами связи и необходимостью выполнять работы без остановки торговых площадей.

В техническое задание вошли:

• входы и выходы для посетителей;
• торговые галереи и зоны эскалаторов;
• погрузочные площадки и служебные коридоры;
• парковка, въезды и выезды;
• зоны банкоматов и передачи ценностей;
• помещения охраны и инженерные зоны;
• централизованный архив и рабочие места операторов.

Обследование объекта

Проектная группа начала с обхода территории и сверки планов с фактической конфигурацией помещений. Инженеры отметили высоты потолков, направления движения людей, источники встречного света, существующие кабельные трассы и доступные телекоммуникационные шкафы.

Для каждой камеры определили цель наблюдения. На входах требовалось устойчивое изображение лица, в галереях важен общий контроль потока, на парковке нужна фиксация автомобиля и номера, в погрузочной зоне требуется обзор действий персонала и транспорта.

Отдельно проверили ночное освещение и работу вывесок. Яркие витрины и рекламные экраны создают перепады освещенности, поэтому точки установки выбирали с учетом реальных сцен, а параметры изображения планировали настраивать после монтажа.

Проектирование зон покрытия

Камеры нанесли на планы этажей с указанием направления и границ обзора. Соседние зоны получили контролируемое перекрытие. Для длинных галерей использовали последовательное расположение камер, для входных групп предусмотрели встречные ракурсы, для парковки разделили обзорные и идентификационные задачи.

В проекте зафиксировали:

• тип камеры и объектив для каждой позиции;
• высоту и способ крепления;
• кабельный маршрут и длину линии;
• точку подключения к коммутатору;
• расчет PoE-мощности;
• требования к пропускной способности;
• параметры записи и срок хранения;
• права доступа для разных групп пользователей.

Такой уровень детализации позволяет монтажной бригаде работать по утвержденной схеме и упрощает дальнейшее обслуживание.

Архитектура системы

Для крупного объекта подходит распределенная IP-архитектура. Камеры подключаются к этажным и зональным коммутаторам, трафик передается по магистральной сети в серверную, а запись ведется на централизованное хранилище. Оптические линии используют там, где расстояние или электромагнитная обстановка ограничивают применение медного кабеля.

Сеть видеонаблюдения отделяют от пользовательской сети. Для оборудования задают отдельные адресные пространства и правила доступа. Ключевые узлы подключают к ИБП, а система мониторинга сообщает о потере камеры, заполнении диска и других технических событиях.

Рабочее место оператора формируют по должностным сценариям. Охрана видит живое видео и тревожные события, руководитель службы безопасности получает доступ к архиву и отчетам, технический специалист контролирует состояние оборудования.

Монтаж в действующем торговом центре

Работы планируют по зонам и временным окнам. Шумные операции, подъемники и временное ограждение согласуют с управляющей компанией. Кабельные трассы прокладывают с учетом пожарных отсеков, инженерных коммуникаций и требований к внешнему виду общих пространств.

Каждую линию маркируют с двух сторон. После прокладки выполняют проверку кабеля, затем устанавливают камеры, настраивают фокус и угол обзора. Монтаж считается завершенным после проверки кадра в рабочих условиях, включая вечернее освещение и максимальную яркость витрин.

Видеоаналитика для торгового объекта

Набор аналитики выбирают по задачам службы безопасности и эксплуатации. Для торгового центра полезны:

• контроль пересечения закрытых зон;
• обнаружение оставленных предметов;
• подсчет посетителей на входах;
• оценка загрузки отдельных участков;
• контроль очередей;
• поиск движения по выбранной области;
• распознавание номеров на въезде.

Тревожные правила настраивают с учетом расписания. Событие в закрытой служебной зоне ночью требует немедленного уведомления, а движение в торговой галерее днем относится к штатной ситуации.

Интеграция с системами объекта

Видеонаблюдение связывают со СКУД, охранной сигнализацией и диспетчерской. Событие двери или тревожного датчика выводит оператору нужную камеру и метку времени. Такой сценарий ускоряет проверку и сохраняет единый журнал инцидента.

Интеграционные сценарии согласуют на этапе проекта. Команды, приоритеты и действия оператора фиксируют в матрице взаимодействия систем.

Пусконаладка и приемка

После запуска команда проверяет каждую камеру, архив, права пользователей и тревожные сценарии. Тестовые проходы проводят по всем критическим маршрутам. Для парковки проверяют автомобили с разной скоростью и в разное время суток.

Заказчику передают планы, схему сети, адресный список, перечень оборудования, инструкции и резервную копию конфигурации. Операторов обучают работать с раскладками, поиском, экспортом фрагментов и журналом событий.

Результат проекта

Служба безопасности получает единое пространство мониторинга, предсказуемый архив и быстрый поиск событий. Управляющая компания видит состояние оборудования и может планировать обслуживание по фактическим данным. Проектная документация упрощает расширение системы при открытии новых зон и смене арендаторов.
